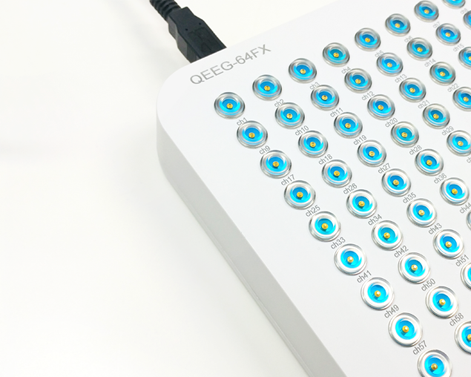

QEEG-64FX

64채널 뇌파측정시스템-Ultra High Precision

  • QEEG-64FX는 의료기기 허가 제품

    • ㆍ채널 선택/확장 옵션 8ch~64ch. 8채널단위
    • ㆍ광대역 : DC(0Hz) ~ 1000Hz
    • ㆍ초저잡음 : ~0.2uVrms @ 250Hz.
    • ㆍ고정밀 디지타이징 : 24bit Resolution
    • ㆍ고속 샘플링주파수 : 250Hz/500Hz/1000Hz/2000Hz
    • ㆍ채널간 이득 균일성 : 0.01% 이내
    • ㆍEEG 채널 : 최대64채널. 기준전극 A1, A2, Cz 선택가능

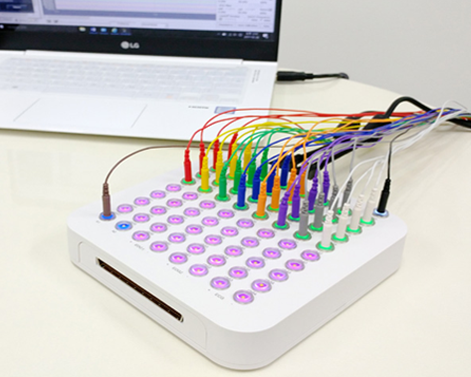

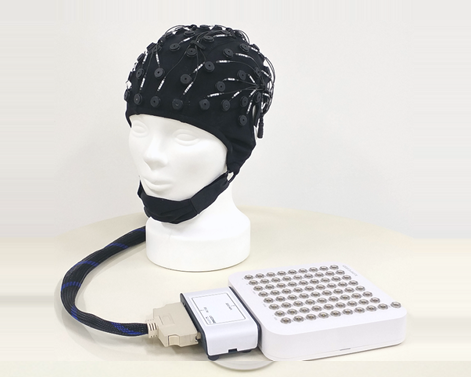

    • ㆍ캡/디스크 전극 모두 사용가능
    • ㆍ보조채널 : 3채널. 바이폴라. EOG, ECG, EMG 임의 측정 가능
    • ㆍ필터 조절 가능/저주파 통과 신호 왜곡 최소화 필터 적용
    • ㆍ전극-피부 접촉정보
    • ㆍ전극-피부 임피던스
    • ㆍ오토 캘리브레이션
    • ㆍ오토 업그레이드

Applications

  • ㆍNeurofeedback
  • ㆍNeuroergonomics
  • ㆍNeuroeconomics / Neuromarketing
  • ㆍAugmented Cognition
  • ㆍBrain-Computer Interfaces
  • ㆍBrain-Computer Interfaces
  • ㆍBiometrics
  • ㆍCognitive Stress or Workload Monitoring
  • ㆍPsychological Research
  • ㆍSports Peak Performance Training

Amplifier
Number of Channels Mono-polar, 64ch (Max)
– EEG
Bipolar, 3ch
– EOG, ECG, EMG, user defined
Option for Maximum EEG channel 8ch, 16ch, 24ch, 32ch, 40ch, 48ch, 56ch, 64ch
Reference Selections Above EEG 24 ch :
– A1, A2, (A1+A2)/2, Cz(CH18)
Below EEG 16 ch :
– A1, A2, (A1+A2)/2
Input Range ± 0.36 V for all channels
Input Impedance > 300 Mohm
Internal Noise < 0.2 uVrms
CMRR > 100 dB
Input Error < ±1%
Input Coupling DC (@ High Pass Filter Off)
Gain Calibration Yes
DC Offset Calibration Yes

Impedance
Leadoff Check Real-time monitoring
Lead ON
– Active : Green LED ON
– Reference : Blue LED ON
Lead OFF
– Active : Purple LED ON
– Reference : Purple LED ON(selected),
LED OFF(non-selected)
Leadoff Detection type DC
Impedance Meas. Type AC (62.5Hz)
Impedance Meas. Range 0 ~ 200 kohm
Impedance Error ±10%

Filter
High Pass Filter, -3dB Off, 0.1Hz, 0.5Hz, 2.5Hz, 12.5Hz, 25Hz,
for all sampling frequency,
User selectable
Low Pass Filter, -3dB 25Hz, 50Hz, off (@ 250Hz sampling freq.)
50Hz, 100Hz, off (@ 500Hz sampling freq.)
100Hz, 200Hz, off (@ 1kHz sampling freq.)
200Hz, 400Hz, off (@ 2kHz sampling freq.)
Notch Filter, fc 50/60 Hz(on/off user selectable)
Attenuation > 50dB

Analogue to Digital Conversion
Resolution 24 bits
Sampling frequency 250, 500, 1k,2k sps/ch ; user selectable
Sampling frequency error ± 50 ppm

Interface
Interface USB 2.0

Input/Output Connector
Input Connector 100-pin. I/O connector
Computer Interface Connector USB-B type

Demension
Size 150(W) X 150(H) X 32(D) , m
Weight 700 g

Electric property
Supply Power +5 VDC (from USB Power)
Consumption current 8ch: Below 230 mA
16ch: Below 250 mA
24ch: Below 275 mA
32ch: Below 300 mA
40ch: Below 325 mA
48ch: Below 350 mA
56ch: Below 375 mA
64ch: Below 400 mA

Operating environment
Temperature 10 ~ 40 ℃
Humidity 30 ~ 80 %

Transportation and storage environment
Temperature -20 ~ 60 ℃
Humidity 20 ~ 90 %

  • TeleScan

    장비 제어, 실시간 데이터 수집, 시계열 분석 소프트웨어.
    LAXTHA의 모든 전산화 장비를 컴퓨터측에서 제어하고 실시간 측정/저장/분석하기 위한 장비 운용프로그램입니다.

    - 타이머, 샘플링 증폭도 등 장비조정기능
    - 자극 제시기능, 반응키 및 마킹기능
    - 실시간 분석기능, 디스플레이 편집기능
    - 원클릭 측정환경 설정기능
    - 통합환경 저장 및 텍스트 변환기능, 다양한 후분석 가능

  • BatchPro-Addon

    대량의 데이터 신호처리를 자동 일괄처리하는 소프트웨어(Addon 방식)

    - TeleScan S/W에 추가되어 작동
    - 수십~수백명의 대량데이터에 일괄 적용
    - 사용자가 임의 설계한 분석법 적용
    - 초보자라도 마우스 클릭만으로 실험데이터들의 특징 추출 가능
    - 다양한 결과출력 형식 지원

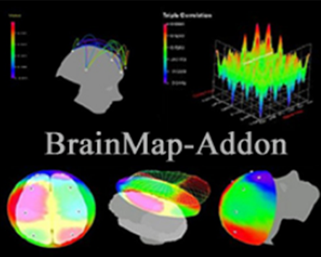

  • BrainMap-Addon

    뇌파 분석 및 3차원 뇌맵핑 프로그램(Addon 방식)

    - 뇌파 분석결과의 뇌맵핑 시각화
    - 3-D Brain, Skull, Head에 맵핑
    - 다른 부위간 연결선 형태의 맵핑
    - 2차원 그래프 배치형 맵핑

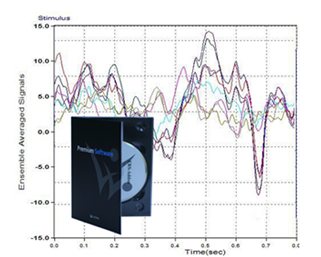

  • ERS-Addon

    사건(이벤트) 관련 시계열 분석용 소프트웨어(Addon 방식)

    [주요기능]
    사건관련 유발전위(Event Related Potential, ERP) 검출
    N200, P300, N400 등의 ERP Peak의 진폭 및 잠재기 분석
    단순 시각, 청각 자극뿐만 아니라 임의 설정한 동형, 문자, 그림과 같은 복합 자극도 가능

    - Ensenble Average function: 이벤트 조건을 만족하는 신호들을 평균화
    - Wave Extractor: 특정 조건을 만족하는 이벤트 전후 구간만 추출하는 분석법
    - Response Time: 특정 제시 이벤트에 대한 특정 피검자 반응키와 관련된 분석법
    - Extract Region between Two Events: 특정 두 이벤트 사이 구간을 추출

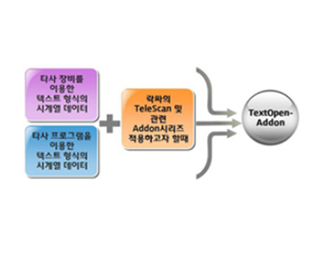

  • TextOpen-Addon

    TeleScan 프로그램에서 텍스트 형식의 데이터를 분석하는 소프트웨어(Addon방식)

    - 타사 장비를 이용한 텍스트 형식의 시계열 데이터 분석 가능
    - Wave Extractor: 특정 조건을 만족하는 이벤트 전후 구간만 추출하는 분석법
    - 타사 프로그램을 이용한 텍스트 형식의 시계열 데이터 분석 가능
    - 락싸의 TeleScan 및 관련 Addon시리즈에 적용하여 분석 가능
